تصفیه‌خانه آب و سیستم آب خنک کن پالایشگاه آبادان

موضوع قرارداد:
پروژه تغییر سیستم آب خنک کننده از یکبار گذر به مدار بسته و احداث تصفیه‌خانه آب دمین

محدوده کار:
شرکت مهندسی عمراب در سال 1387 قراردادی جهت همکاری مبنی بر طراحی و مهندسی، تأمین تجهیزات و احداث تصفیه‌خانه و سیستم آب خنک کننده پالایشگاه شرکت پالایش نفت آبادان منعقد نمود.
این پروژه به مدت 4 سال انجام شده و شامل واحدهای ذیل می‌باشد:

سیستم خنک کننده آب:
- برج خنک کننده Induced Draft Counter Flow با ظرفیت 36000 متر مکعب بر ساعت

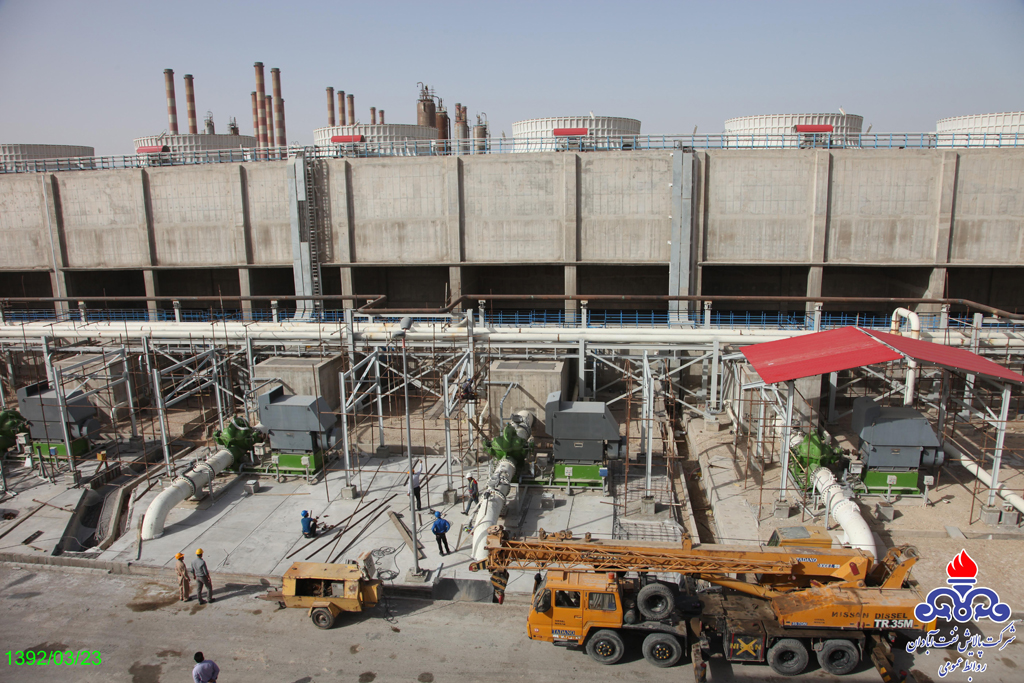

- ایستگاه پمپاژ: شامل 9 پمپ(4 پمپ برقی + 5 پمپ بادی، ظرفیت هر پمپ 6000 متر مکعب بر ساعت)

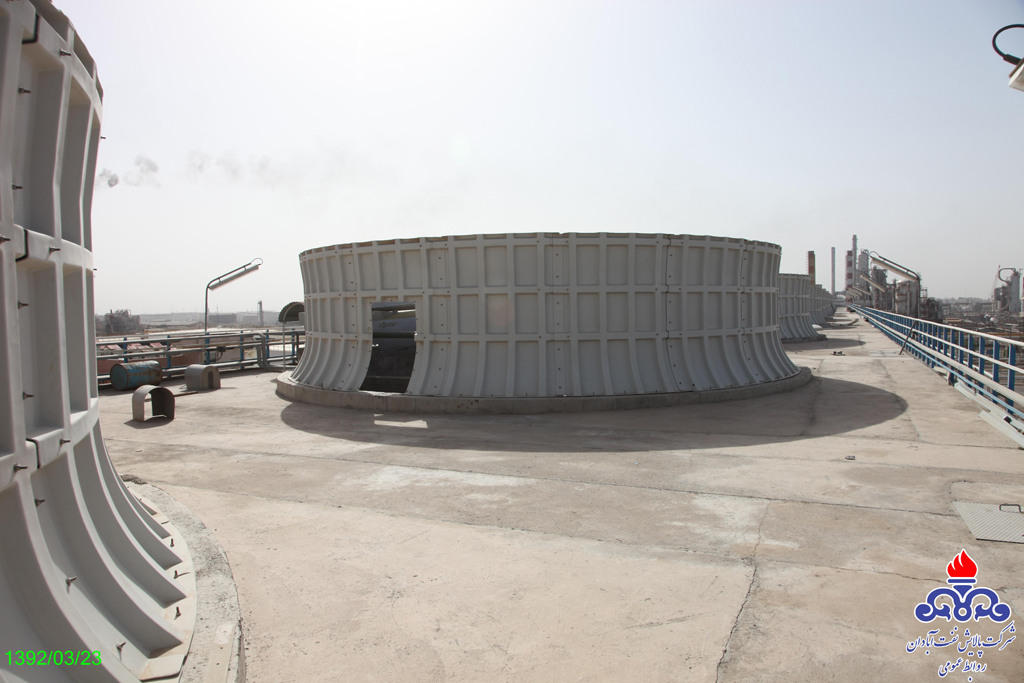

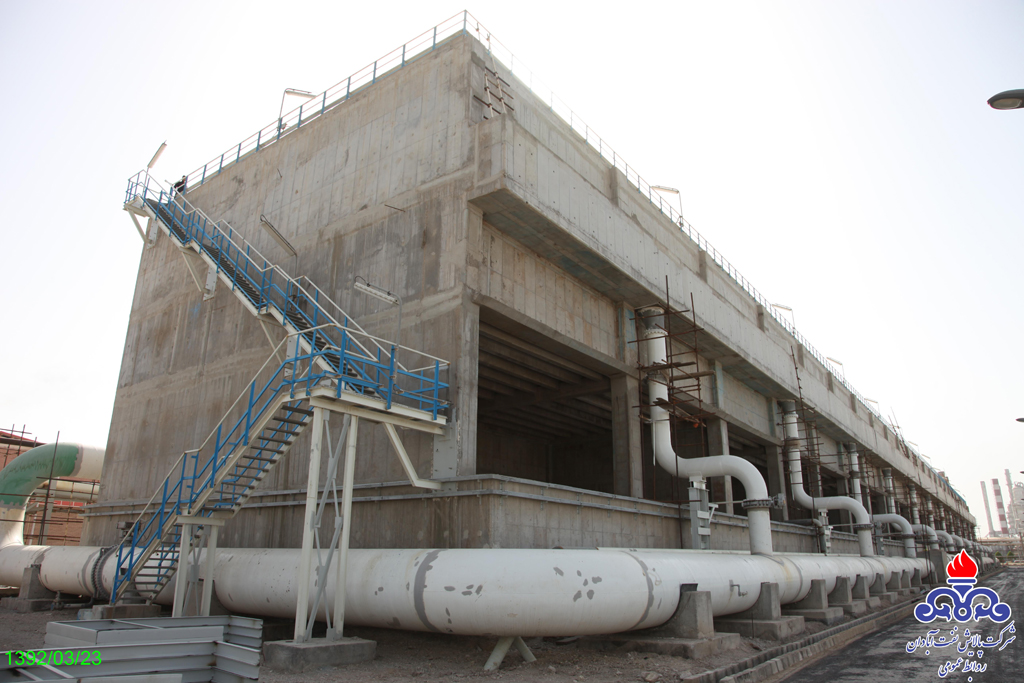

ساختار برج خنک‌کننده
- به ابعاد (240*21*20) متر از جنس بتن
- بیش از 4500 مترمکعب ریخته گری بتن
- 240 تیر پیش ساخته برای ساپورت قطره گیر برج خنک کننده

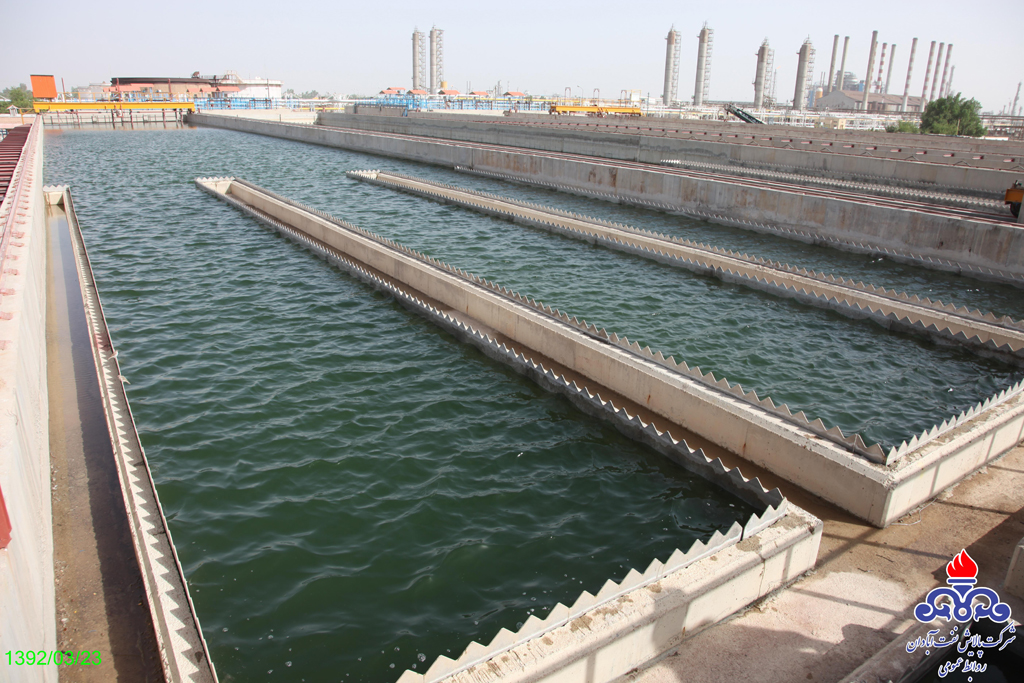

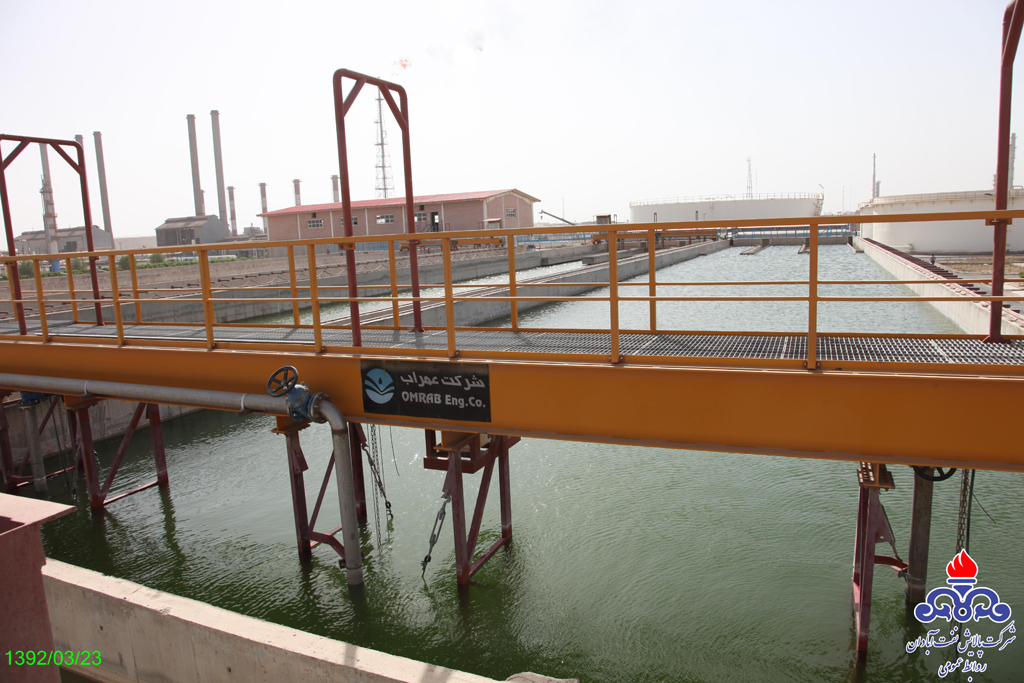

واحد زلال‌ساز:
- زلال ساز مستطیل شکل به ظرفیت 5000 متر مکعب بر ساعت
- چهار زلال ساز مستطیلی هر یک به ظرفیت 1250 متر مکعب بر ساعت
- ایستگاه پمپاژ: به تعداد 6 پمپ(هر یک به ظرفیت 1000 متر مکعب بر ساعت و هد 56 متر)

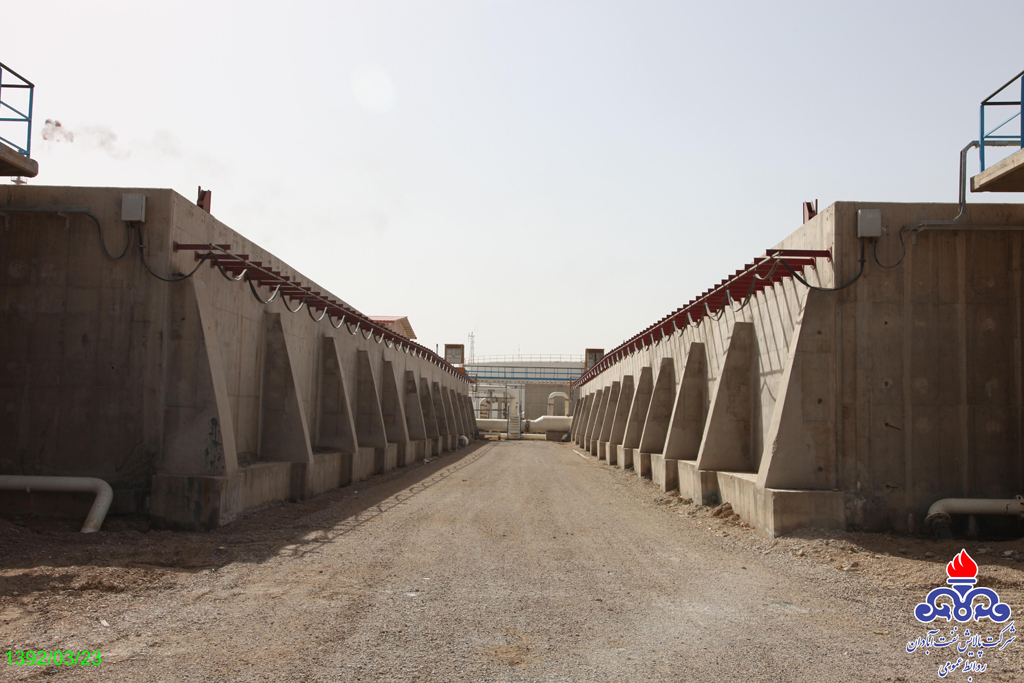

سازه واحد زلال‌ساز:
- چهار حوضچه مستطیل شکل با ابعاد (74*12*5/4) متر
- بیش از 6000 متر مکعب بتن ریزی
- ساخت کامل سازه پل ته‌نشینی

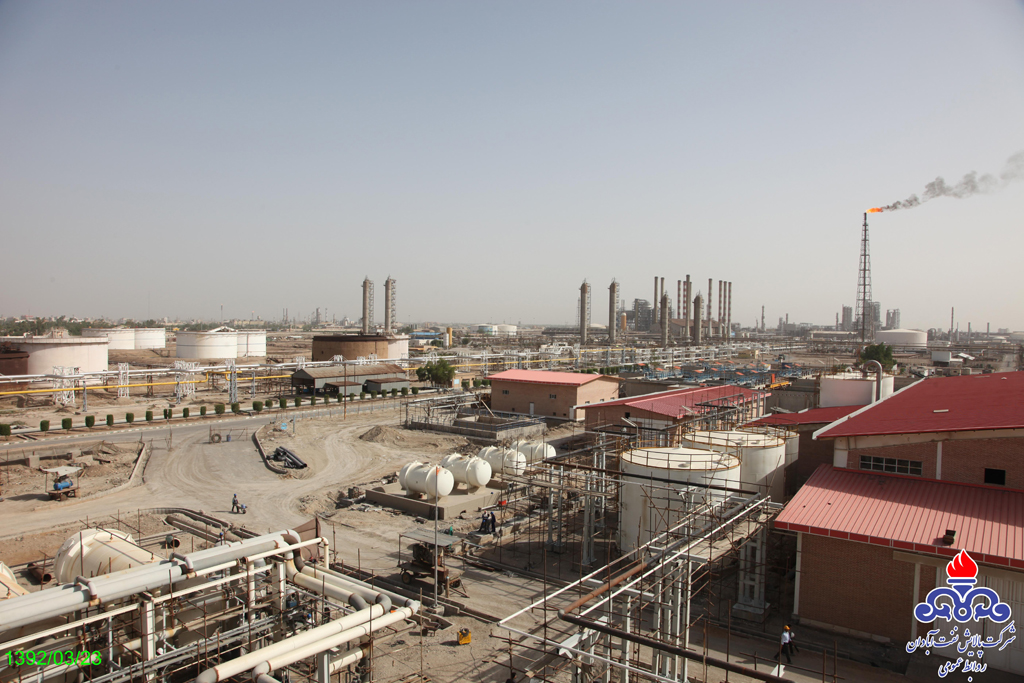

واحد آب دمین:
- روش اسمز معکوس و تبادل یونی
- به ظرفیت 720 متر مکعب بر ساعت
- پیش تصفیه: میکروفیلتراسیون و اولترافیلتراسیون
- تصفیه: اسمز معکوس- دو مرحله
- پیش ته‌نشینی: تبادل یونی
- ایستگاه پمپاژ واحد اسمز معکوس شامل 12 پمپ برقی

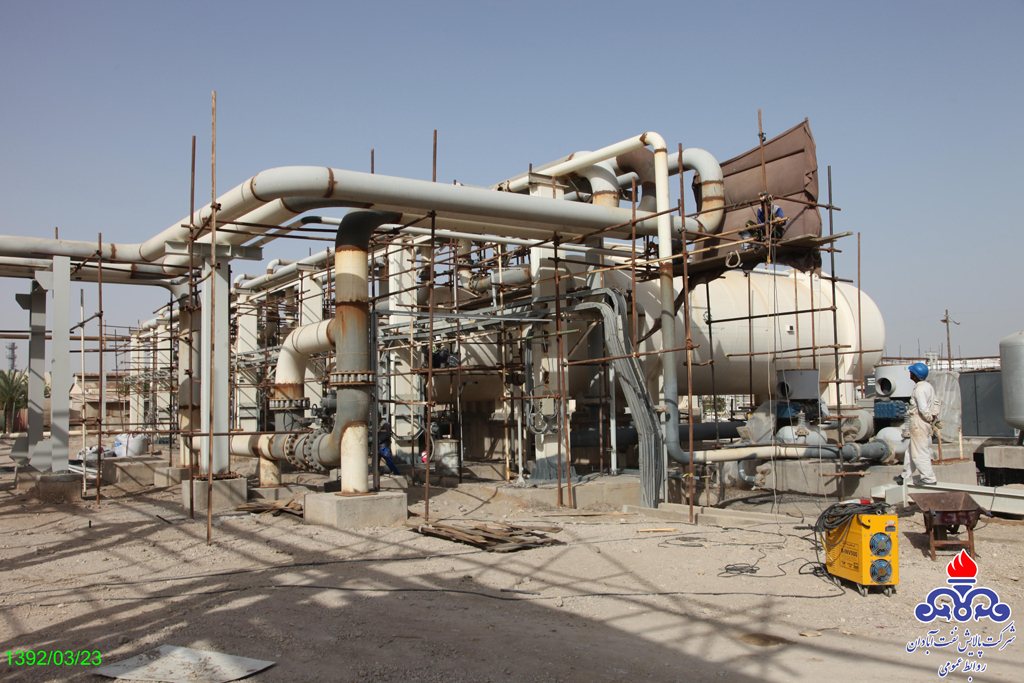

لوله کشی واحد آب دمین:
- حدود 49000 دیا اینچ (جنس لوله فولادی است)
- حدود 5200 دیا اینچ (جنس لوله غیرفلزی است)

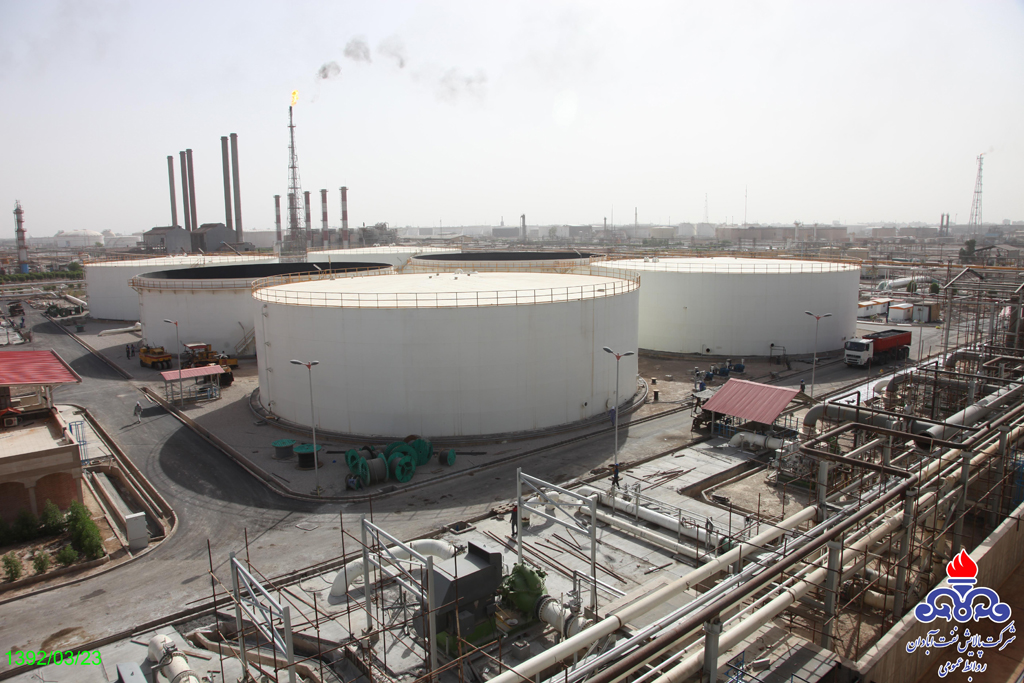

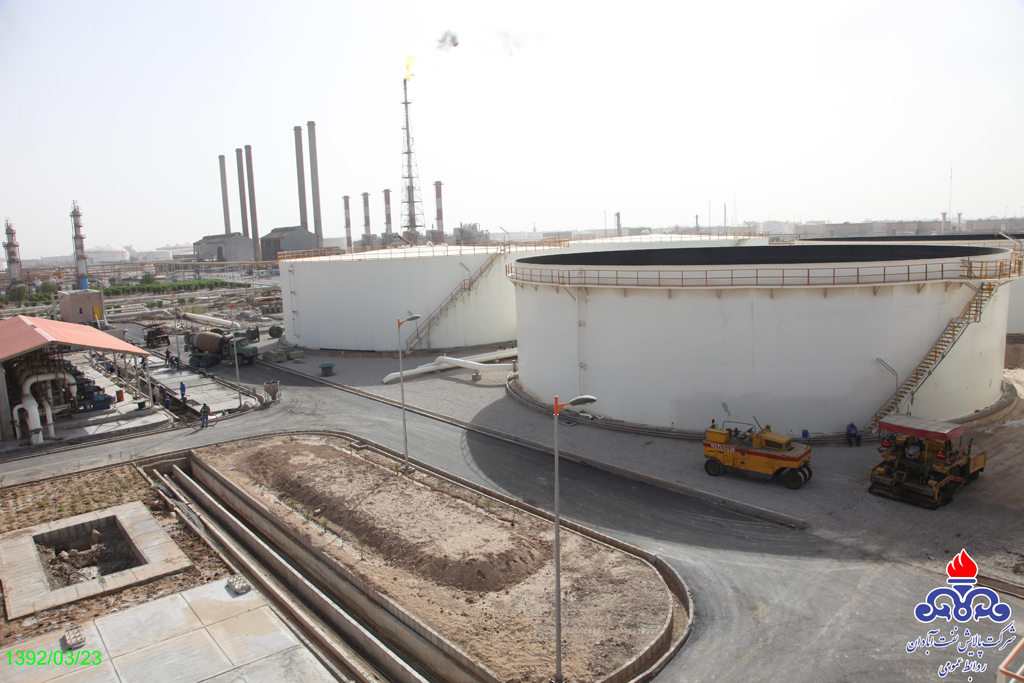

مخزن ذخیره آب
- هشت تانک اتمسفریک افقی ظرفیت هر یک 10000 مترمکعب
- دو تانک زلال‌ساز آب ظرفیت هر یک 10000 مترمکعب
- چهار مخزن آب آتش‌نشانی ظرفیت هر یک 10000 مترمکعب
- دو مخزن آب دمین به ظرفیت 10000 مترمکعب

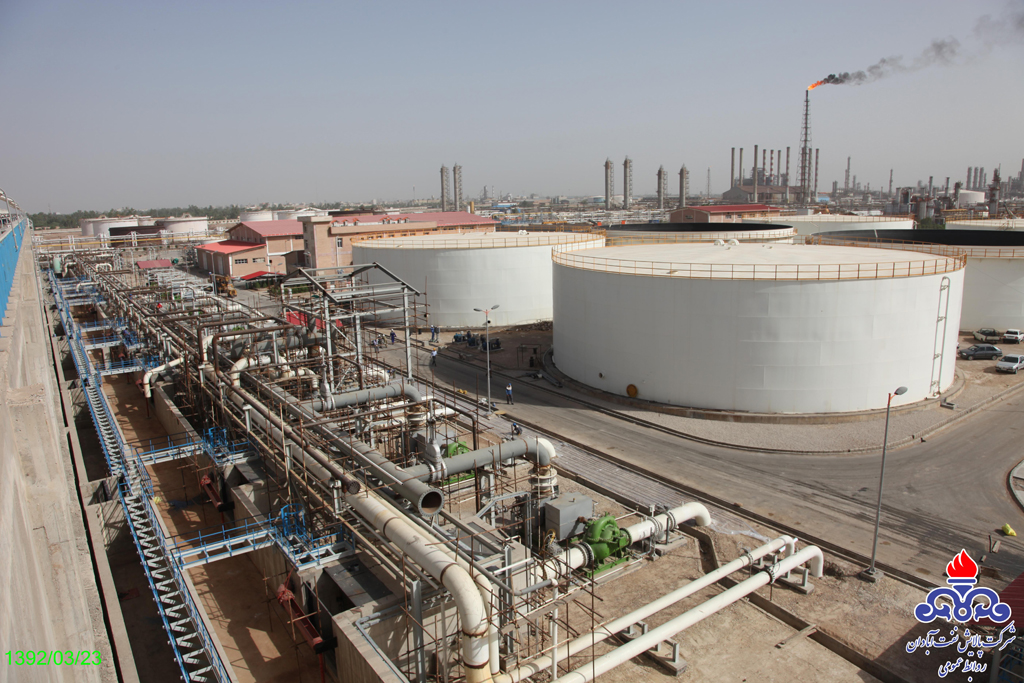

شبکه آب خنک کن
- بیش از 16000 متر لوله جهت خنک کردن آب
- خطوط لوله از سایز 12 تا 72 اینچ
- بالای 120000 دیا اینچ

ایستگاه پمپاژ آتش‌نشانی
- سه پمپ اصلی با ظرفیت 340 متر مکعب بر ساعت شامل دو پمپ دیزلی و یک پمپ برقی
- دو پمپ جوکی به ظرفیت 20 متر مکعب بر ساعت
